DSR55N , DSR55NV , 電動調焦雙色紅外測溫儀, 500~3000°C
規格：DSR55N , DSR55NV , 500~3000°C
單位：
瀏覽次數：2558
性能標簽：
DSR55N , DSR55NV , 電動調焦雙色紅外測溫儀, 測溫范圍：500~1200°C，600~1400°C，700~1800°C，800~2500°C，900~3000°C
產品詳細描述
電動調焦型雙色紅外測溫儀

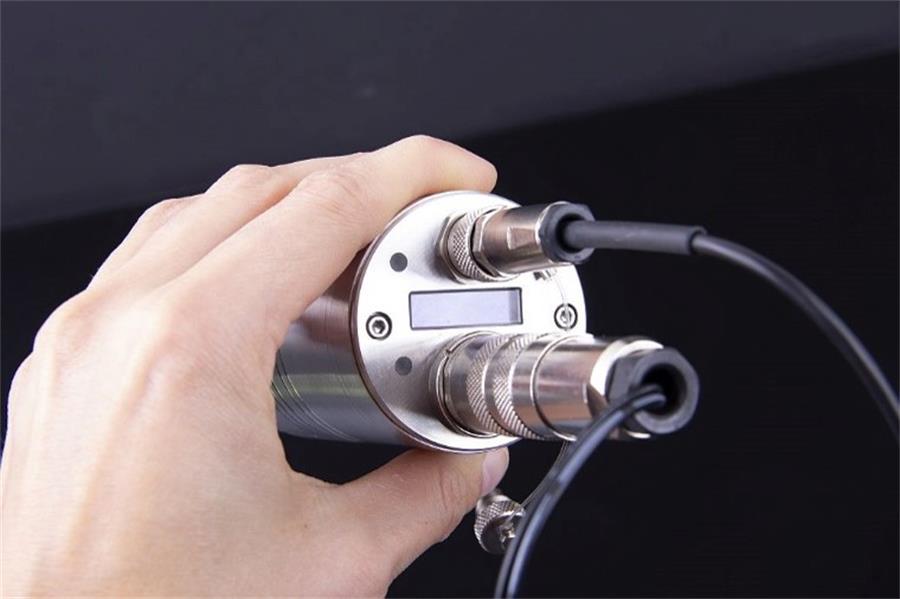

電動調焦型紅外測溫儀DSR55N、DSR55NV
測溫范圍：500~3000°C(有5個溫度段)
55系列、56系列紅外測溫儀的不同點：
1、55系列為可調焦距，56系列為固定焦距
2、55系列為電動調焦，56系列沒有電動調焦
3、55系列只有激光、透過瞄準、彩色視頻瞄準，56系列還有取景器瞄準
4、55系列最小光斑直徑 Φ1.0mm，56系列最小光斑直徑 Φ0.8mm
5、55系列最大距離系數為240:1，56系列最大距離系數為300:1
6、56系列有長波8~14微米型號DT56L，玻璃專用型DT56G，55系列沒有這些型號
7、55系列尺寸為 105mm x Φ50mm，56系列尺寸為140mm x Φ50mm
8、55系列精度為0.5%測量值+1K，56系列精度為0.5%測量值
9、55系列精度為0.1%測量值+0.5K，56系列精度為0.1%測量值
主要特征：
- 測溫范圍：500~1200°C，600~1400°C，700~1800°C，800~2500°C，900~3000°C
- 快速響應時間：5ms~100s，可調節
- 可調焦距，帶電動調焦(分8步調節)
- 瞄準方式：激光、透鏡、彩色視頻瞄準
- 帶就地顯示屏及參數調整按鈕
- 0/4~20mA模擬輸出
- RS485通信接口(Modbus RTU)，可將55系列集成到現有測控系統中
- 最小值/最大值存儲
- 電隔離開關輸出
- 防護等級IP65
性能指標
| 型號 | DSR55N , DSR55NV |
| 測溫范圍 | 500~1200°C* |
| 600~1400°C** | |
| 700~1800°C*** | |
| 800~2500°C | |
| 900~3000°C | |
| 主要用途 | 雙色紅外測溫儀, 通用 |
| 光譜范圍 | 0.7~1.1 μm |
| 光學系數 | 可變焦距，電動調焦 (可分8步調節) |
| 距離系數 | * 40:1,**80:1,***160:1,240:1 |
| 最小光斑直徑 | 1.0mm |
| 測量誤差1 | 0.5 %測量值(°C)+1K |
| 重復精度1 | 0.2%測量值(°C)+0.5K |
| NETD2 | 0.1K1 |
| 透過率 | 50~100% |
| 響應時間(t95) | 最小5ms3，可調，可達100s |
| 比色系數(坡度) | 0.800~1.200 |
| 發射率 | 0.050~1.000， 通過通信接口調整 |
| 輸出信號 | 0/4~20 mA,軟件切換，最大負荷:500Ω |
| 瞄準方式 | 激光瞄準,645~660 nm, class II, < 1 mW，透鏡瞄準，彩色視頻瞄準 |
| 開關輸出/開關閾值 | 1個光耦繼電器, RLoad 最小48Ω (電隔離) / 在測溫范圍內可調 |
| 可調參數 | 通過通信接口或就地顯示器調整: 發射率(和坡度)、透過率、環溫補償、響應時間、存儲設置、子測溫范圍、切換輸出的切換閾值，電動調焦 |
| 供貨范圍 | DSR55N探頭 ,操作手冊, 檢測單, 軟件PYROSOFT Spot, 無連接電纜(請單獨訂貨) |
光學系數
| 可變焦距及電動調焦 (可分8步調節) | |||||||||
| 測量距離 a [mm] | 240 | 360 | 540 | 800 | 1200 | 1800 | 2500 | 4000 | |
| 溫度范圍 | 光圈直徑 D [mm] | 光斑直徑 M [mm] | |||||||
| 500 °C~1200 °C | 8.0 | 6.0 | 9.0 | 14.0 | 20.0 | 30.0 | 45.0 | 63.0 | 100.0 |
| 600 °C~1400 °C | 6.0 | 3.0 | 4.5 | 6.8 | 10.0 | 15.0 | 23.0 | 32.0 | 50.0 |
| 700 °C~1800 °C | 6.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 16.0 | 25.0 |
| 800 °C~2500 °C | 6.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |
| 900 °C~3000 °C | 6.0 | 1.0 | 1.5 | 2.3 | 3.4 | 5.0 | 7.5 | 11.0 | 17.0 |

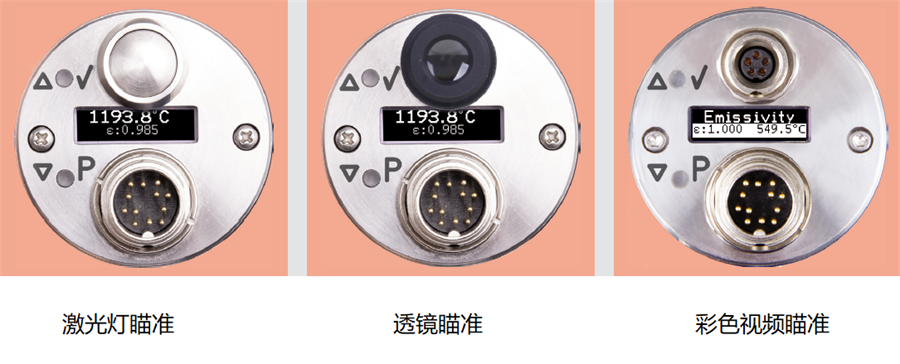

瞄準方式：激光燈瞄準、透鏡瞄準、彩色視頻瞄準
德國DIAS紅外公司的其它雙色紅外測溫儀
1、便攜式、雙色紅外測溫儀DSR80NV，測溫范圍：500~3000°C （分段）
2、超低價格、雙色紅外測溫儀DSR44N系列，測溫范圍：600~3000°C(分段)
3、低價格、高精度、光纖雙色紅外測溫儀DSRF44N，測溫范圍：700~3000°C （分段）
4、低價格、高精度、雙色紅外測溫儀DSR54N、DSR54NV，測溫范圍：500~3000°C （分段）
5、電動調焦型雙色紅外測溫儀DSR55N、DSR55NV，測溫范圍：500~3000°C （分段）
6、低價、高精度、雙色紅外測溫儀DSR56N、DSR56NV，測溫范圍500~3000°C （分段）
7、高精度、雙色紅外測溫儀（集成式）DSR10N，測溫范圍 500~3000°C（分段）
8、高精度、低溫、雙色紅外測溫儀（集成式）DGR10N，測溫范圍 300~2300°C（分段）
9、高精度、雙色紅外測溫儀（光纖式）DSRF11N，測溫范圍 700~3000°C（分段）
10、高精度、低溫、雙色紅外測溫儀（光纖式）DGRF11N，測溫范圍 300~2300°C（分段）
11、可測量火焰溫度的雙色紅外測溫儀（集成式）DSR10NF，測溫范圍600~3000°C （分段）
12、可測量火焰溫度的雙色紅外測溫儀（集成式）DSR54NF，測溫范圍600~3000°C （分段）
